LED装饰驱动IC

产品应用概述

应用于固态照明如LED照明,路灯照明,景观照明,电视系统,家庭影院系统,便携式投影仪,汽车仪表显示器的背光等。

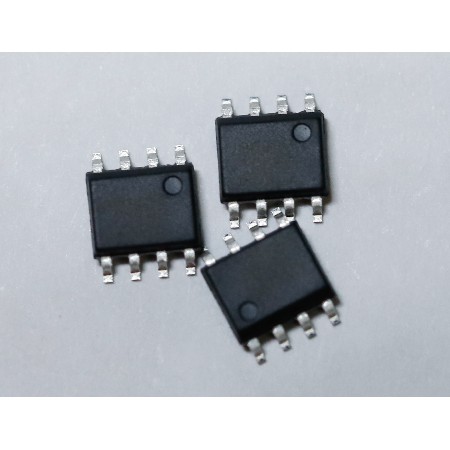

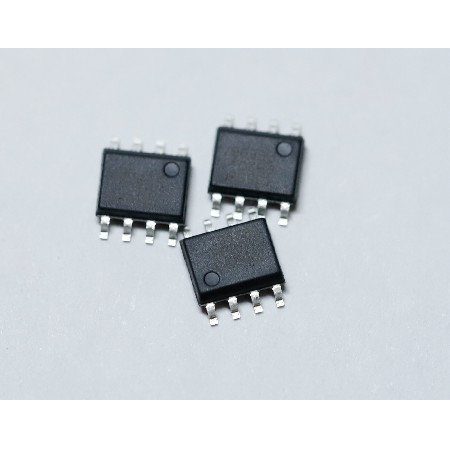

三通道LED（发光二极管显示器）驱动控制电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。通过外围MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。本产品采用高压功率CMOS工艺，输出端口耐压24V，调节电路（256级可调）,单线串行接口级联接口协议，能通过一根信号线完成数据的接收与解码，内置RC振荡方式,并根据数据线上信号进行时钟同步，在接受完本单元的数据后能自动将后续数据整形后通过数据输出端发送出去，内置上电复位电路，PWM控制端能够实现1024级调节，扫描频率不低于400hz/s，芯片间传输电缆不大于1米时级联个数不小于512。芯片间传输电缆不大于3米时级联个数不小于256，数据发送速度可达400Kbps，封装形式：SOP8

产品特性

3路恒压驱动,单线级联,灰度256级可调,工作电压6~24V

应用说明

可广泛应用于

户外彩色LED装饰

户外大屏

交通信号指示

彩色装饰灯线
